در مورد نرم افزار

نسخه جاده ای نرم افزار تحلیل ویدئوی سفیر امکان تشخیص و تعقیب خودروها ، انسان و موتور سیکلت ها را برای تشخیص رخداد های مختلف مثل حرکت در خلاف جهت جاده، پرسه زدن انسان و … را با استفاده از روش های مبتنی بر هوش مصنوعی فراهم میکند. این نرم افزار در جهت مدیریت و پیش گیری از حوادث جاده ای و همچنین جمع آوری داده های مختلف مثل متوسط سرعت در جاده، میزان سفرها در مقاطع زمانی مختلف و… کمک شایانی در مدیریت هوشمند راه ها خواهد داشت.

ساختار کلی نرم افزار

نرم افزار تحلیل ویدئو جاده ای سفیر با بهره گیری از موتور تشخیص و تعقیب قدرتمند خود اشیا مختلف را تشخیص و تعقیب میکند و با توجه به رفتار این اشیا رخدادهایی را تولید میکند که توسط نرم افزار ذخیره و طبقه بندی میشوند. نرم افزار قابلیت استفاده در محیط های سر بسته مثل تونل ها و همچنین محیط های باز را داراست. با توجه به استفاده از روش های یادگیری عمیق برای تشخیص اشیا در این نرم افزار، میزان تشخیص های اشتباه در مقایسه با نمونه های مشابه کاهش بسیار زیادی داشته و با افزودن ویژگی های منحصر به فردی مثل حساسیت به اندازه (size sensitivity) آلارم های کاذب بسیار اندک شده اند.

 در هنگام تشخیص رخداد ها علاوه بر دخیره در پایگاه داده امکان ارسال این رخداد ها به سیستم های ذخیره سازی ویدئو (vms) و یا روش های ارتباطی دیگر مثل ارسال درخواست تحت شبکه و یا فعال کردن یک رله نیز وجود دارد که قابلیت سفارشی سازی با توجه به نیاز کارفرما نیز وجود دارد. تمامی دوربین ها در نرم افزار به صورت برخط قابل مشاهده هستند و در صورت بروز رخداد در هر کدام به اپراتور آلارم نمایش داده میشود. نرم افزار امکان جستجو و گزارش گیری های مختلف از رخداد ها را فراهم میکند.

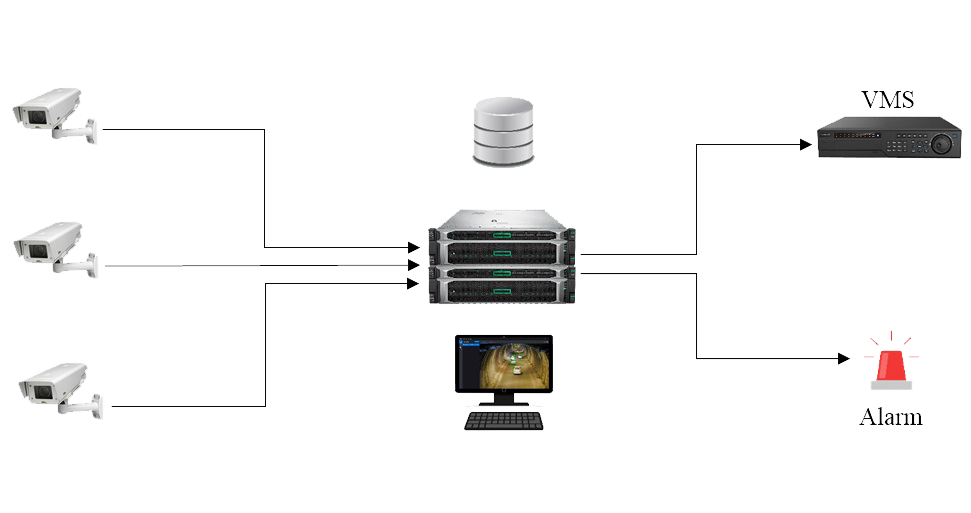

شمای کلی نحوه عملکرد نرم افزار Safir



  • دریافت تصاویر دوربین های تحت شبکه
  • پردازش تصاویر و تشخیص رخداد ها
  • نمایش برخط رخدادها
  • ذخیره رخداد ها در پایگاه داده
  • اعلام رخداد های به سیستم های خارجی مثل VMS و خروجی های آلارم

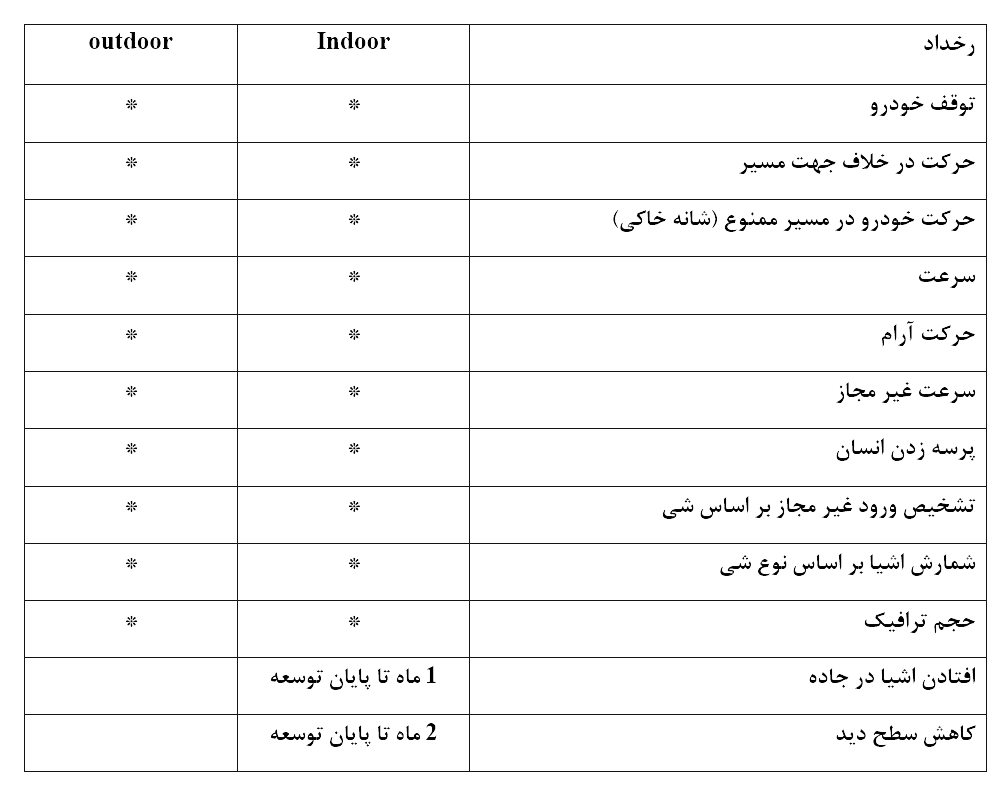

ویژگی های نرم افزار

در زیر ویژگی های اصلی نرم افزار وجود دارند. بعضی از ویژگی ها در حال توسعه میباشند :

گزارش های ممکن بر اساس داده های ذخیره شده

  • تعداد خودروی های عبوری به صورت ساعتی، روزانه، هفتگی، ماهانه و سالانه
  • سرعت متوسط خودروهای عبوری در یک بازه زمانی
  • تهیه گزارش با توجه به نیاز کرفرما

کاربردهای نرم افزار

تمامی رخدادهای نرم افزار بر اساس تعریف یک زون (Zone) مشخص میشوند. کاربر با ابزارهای گرافیکی        نرم افزار زون های مختلفی را تعریف می کند که در هرکدام از زون ها قابلیت تشخیص همه رخداد ها وجود دارد. هر کدام از رخداد ها با توجه به نحوه عملکرد تنظیمات خاص خود را دارند. تنظیم میزان حساسیت به اندازه و فاصله زمانی تکرار رخداد در تمامی رخداد ها وجود دارد.



حساسیت به اندازه  (Size Sensitivity)

به کمک تنظیم حساسیت اندازه می توانیم مشخص کنیم که در صورت ورود چند درصد از حجم شی به درون یک زون رخداد مربوطه تشخیص داده شود. این گزینه در کاهش آلارم های کاذب کمک بسیار زیادی میکند. به طور مثال باعث جلوگیری از تشخیص اشتباه حرکت در خلاف جهت مربوط به جاده های دو طرفه میشود.



زمان تکرار رخداد (Refresh Time)

فاصله زمانی تکرار رخداد باعث جلوگیری از ایجاد تعداد زیاد رخدادهای تکراری می شود. به طور مثال در صورت توقف یک خودرو در جاده برای چند ساعت، در سیستم تعداد زیادی رخداد تکراری ثبت می شود که باعث میشود سیستم کارایی خود را از دست بدهد. با تنظیم این گزینه می توان مشخص کرد که یک شی خاص در صورت به وجود آوردن یک رخداد بعد از چه مدت دوباره این رخداد را تشخیص دهد.



تشخیص توقف خودرو

در صورت توقف خودرو در محدوده تعیین شده برای مدت زمانی این رخداد ایجاد میشود.

تنظیمات این رخداد شامل موارد زیر است .

  • حساسیت به اندازه
  • زمان تکرار رخداد
  • زمان توقف برای تشخیص توقف : به کمک این گزینه میتوان مشخص کرد که پس از چند ثانیه از توقف خورو رخداد مربوط به توقف خودرو ایجاد شود. مقدار پیشفرض این گزینه ۱۰ ثانیه می باشد.

تشخیص حرکت آرام

در صورت حرکت آرام خودرو این رخداد تولید میشود.

تنظیمات رخداد:

  • حساسیت اندازه
  • زمان تکرار رخداد
  • حد آستانه سرعت برای تشخیص سرعت پایین : به کمک این گزینه میتوان تعیین کرد که در صورت پایین آمدن سرعت خودرو ها از چه سرعتی رخداد مربوط به حرکت کند ایجاد شود. مقدار پیشفرض ۱۰ کیلومتر بر ساعت می باشد.



تشخیص ورود غیر مجاز

با مشخص کردن مناطق مختلف میتوان ورود اشیا مختلف به این مناطق را بررسی که در صورت ورود غیر مجاز رخداد ایجاد شود. به طور مثال شانه خاکی جاده یا منطقه عبور خودروهای امدادی را میتوان به عنوان مناطق غیر مجاز برای عبور وسایل نقلیه تعیین کرد. مورد کاربرد دیگر تعیین منطقه ممنوعه حرکت انسان در جاده است.

تنظیمات رخداد:

  • حساسیت اندازه
  • زمان تکرار رخداد
  • لیست اشیا ممنوعه : با کمک این گزینه میتوان نوع شی های غیر مجاز برای ورود به یک منطقه را مشخص کرد. انواع اشیا شامل خودرو، موتورسیکلت و انسان میباشد.



تشخیص حرکت در خلاف جهت حرکت

در صورت حرکت وسایل نقلیه در خلاف جهت جاده این رخداد ایجاد میشود.

تنظیمات رخداد :

  • حساسیت اندازه
  • زمان تکرار رخداد
  • محدوده زاویه برای آلارم : با کمک گزینه های تعیین محدوده آلارم میتوان زاویه حرکتی که سبب ایجاد این رخداد میشود را تعیین کرد. به کمک رابط کاربری گرافیکی به سادگی میتوان این گزینه را تنظیم کرد.

شمارش اشیا

برای شمارش انواع مختلف اشیا در جاهای مختلف از این رویداد استفاده میشود. این رخداد فقط یک بار برای هر شی رخ میدهد و فاقد گزینه برای تعیین زمان تکرار رخداد می باشد. به کمک ابزار گرافیکی خطی برای شمارش در صفحه ایجاد میشود که در صورت عبور شی از این خط شمرده میشود.

تنظیمات رخداد :

  • حساسیت اندازه
  • نوع شی مورد شمارش : به کمک این گزینه میتوان نوع اشیا برای شمارش را تعیین کرد (خودرو، موتورسیکلت، انسان). امکان انتخاب همه انواع اشیا وجود دارد و رخداد بصورت تفکیکی برای هر نوع شی ارسال میشود.
  • جهت شمارش : بعد از تعیین خط شمارش دو جهت به صورت بالا به پایین و پایین به بالا برای این خط وجود دارد که میتوان شمارش اشیا را برای جهت های دلخواه انتخاب کرد. امکان انتخاب هر دو جهت وجود دارد.

کاهش سطح دید

در صورت کاهش سطح دید بوسیله دود این رخداد ایجاد میشود.

افتادن اشیا

در صورت افتادن یک شی در جاده با توجه به اندازه مشخص شده این رخداد ایجاد میشود.

کلاینت نرم افزار:

نرم افزار شامل ۳ منوی اصلی میباشد :

۱- در منوی نمایش زنده لیست تمامی دوربین های فعال وجود دارد و امکان نمایش زنده تصویر دوربین، اضافه و حذف کردن دوربین ها و همچنین تنظیمات مربوط به هر دوربین در این قسمت وجود دارد.

۲- در منوی رخداد ها امکان جستجو در رخدادهای ثبت شده بر اساس تاریخ، دوربین، بازه زمانی و نوع رخداد و خروجی گرفتن از نتایج جستجو وجود دارد.

۳- در صفحه تنظیمات، گزینه های مربوط به اتصال به پایگاه داده، ارتباط با نرم افزارهای خارجی مثل VMS و تنظیمات ارتباط با خروجی آلارم وجود دارد.

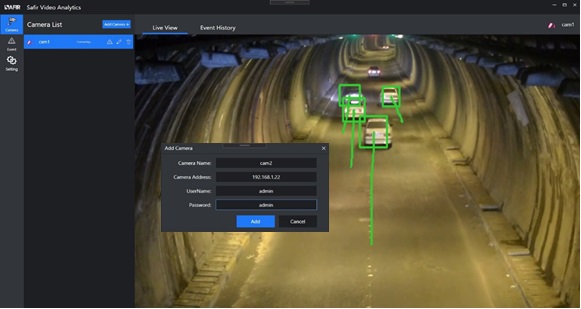

صفحه نمایش زنده

در این صفحه لیست دوربین های فعال در سمت چپ وجود دارد و امکان اضافه کردن به دوربین ها با دکمه add camera وجود دارد. با کلیک بر روی هرکدام از دوربین ها نمایش زنده مربوط به آن دوربین در سمت راست نمایش داده میشود.

برای هر دوربین سه گزینه حذف، تغییر تنظیمات اتصال و تنظیمات مربوط به رخداد ها وجود دارد. با کلیک بر روی گزینه تنظیمات رخداد هر دوربین صفحه تنظیمات رخداد مربوطه باز میشود.

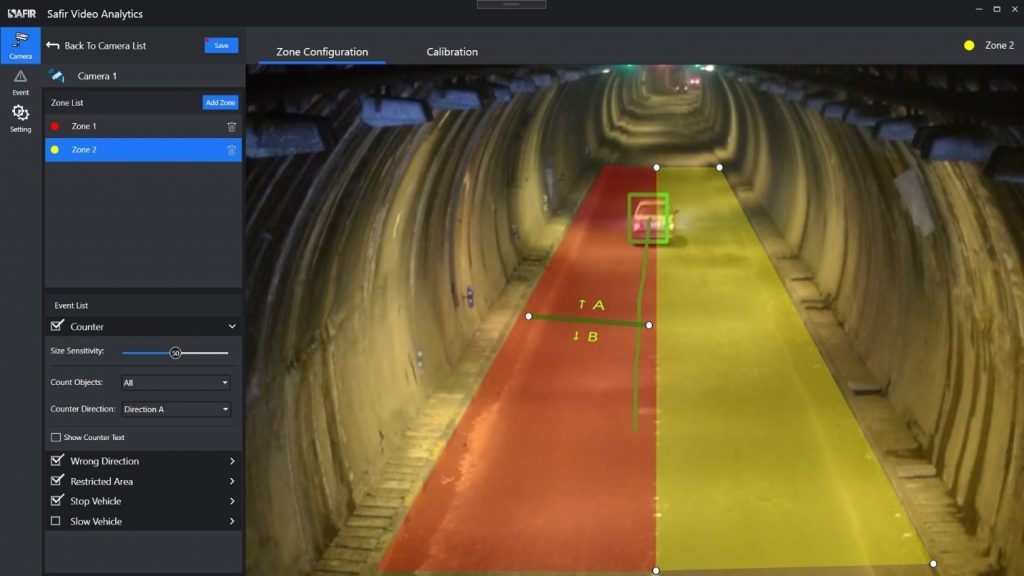

صفحه تنظیمات رخداد

در این صفحه ابتدا باید زون های مختلف بر روی تصویر توسط رابط گرافیکی به شکل چند ضلعی رسم شوند. سپس هر کدام از این زون ها امکان تشخیص رخدادهای مختلف را خواهند داشت.

با کلیک بر وری دکمه add zone امکان اضافه کردن زون های مختلف وجود دارد و هر زون با رنگی متفاوت مشخص میشود. در نرم افزار امکان تعریف ۱۰ زون برای هر تصویر وجود دارد. برای تغییر زون در تصویر پس از کلیک کردن در انتخاب زون در لیست سمت چپ نقاطی سفید در گوشه های محدوده زون فعال میشوند که قابلیت drag and drop دارند. با دابل کلیک بر روی لبه زون امکان اضافه کردن نقطه جدید برای تغییر شکل زون وجود دارد، همچنین با دابل کلیک بر روی هر کدام از نقاط، آن نقطه حذف میشود.

پس از تعیین محدوده زون از لیست پایین سمت چپ امکان فعال کردن انواع رخداد ها برای این زون وجود دارد. برای فعال کردن باید تیک مربوط به رخداد زده شود و تنظیمات مربوط به رخداد را انجام دهید.

در تب کالیبراسیون تنظیمات مربوط به تنظیم کردن دوربین برای محاسبه درست سرعت و محدوده تعقیب خودروها وجود دارد.

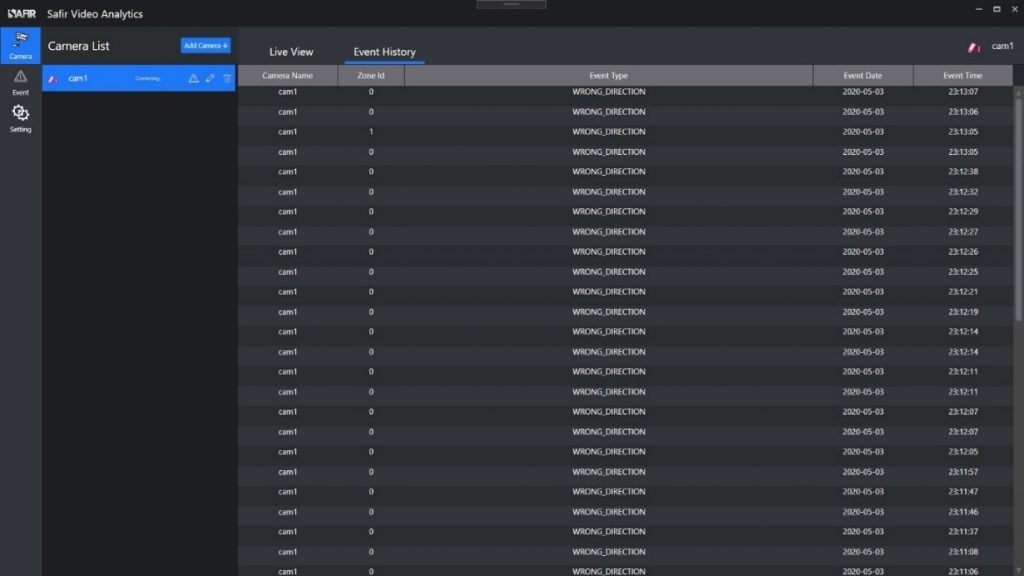

صفحه لیست رخداد ها

در این صفحه امکان جستجو در رخداد های ذخیره شده گزارش گیری وجود دارد.

گزارش گیری ها

با توجه به داده های ذخیره شده مربوط به رخداد ها امکان انواع گزارش گیری در نرم افزار وجود دارد. با مشخص کردن انواع فیلتر ها گزارش گیری های مختلف بر حسب انتخاب دوربین های مختلف، رخداده های مختلف در بازه های زمانی مختلف وجود دارد. به عنوان نمونه چند گزارش در زیر ذکر شده است.

  • گزارش گیری از تعداد خودروهای عبوری در بازه های زمانی ساعتی، روزانه، هفتگی، ماهانه و سالانه
  • گزارش گیری از سرعت متوسط خودرو های عبوری در بازه های زمانی مختلف
  • گزارش گیری از فرکانس اتفاق افتادن رخداد های مختلف

مزیت های نرم افزار نسبت به سایر رقبا

  • تشخیص اشیاء با دقت بالای ۹۵ درصد
  • تشخیص و تعقیب همزمان کلیه اشیاء در تصویر به صورت Real Time
  • استفاده پایین از پردازنده و مقرون به صرفه بودن
  • کالیبراسیون بسیار ساده نرم افزار
  • امکان ادغام نرم افزار با سیستم های مورد نیاز کاربران (سایر نرم افزارها و سیستم های کنترلی)
  • امکان تعیین حساسیت اندازه و زمان تکرار رخداد برای کاهش آلارم های کاذب و تکراری

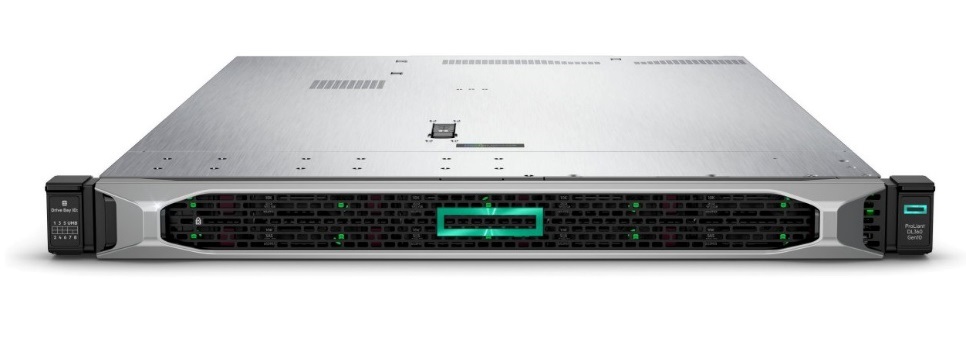

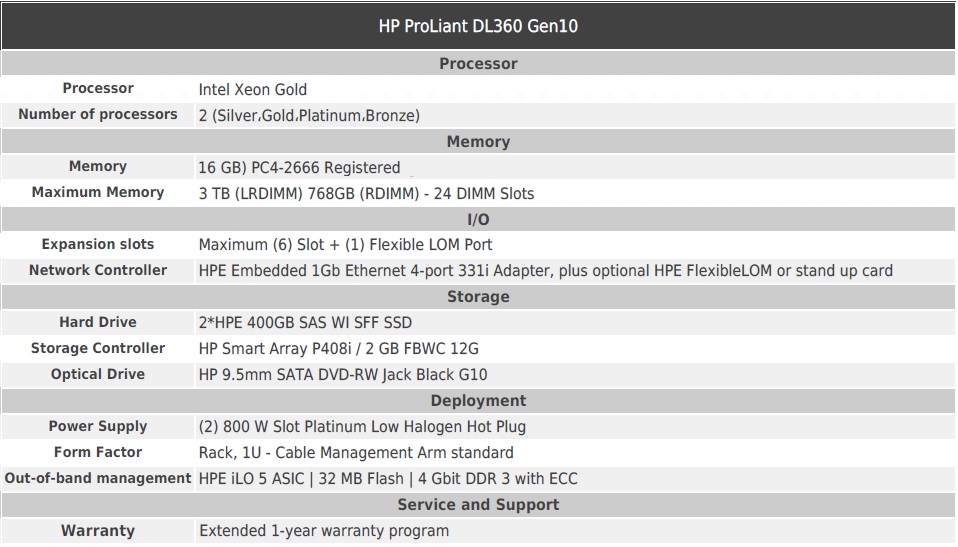

سخت افزار مورد نیاز برای ۵۰ دوربین
